声波如何"看穿"地下PE管道？——主动声源探测法技术原理

      PE管道不导电、不导磁，对电磁探测法天然"失明"——而2020年全国城镇燃气管网中PE管占比已超60%[1]。主动声源探测法以声学物理替代电磁感应，向管内发射特定频率声波，在地面追踪信号峰值实现管道定位，无需停气、无需开挖。2021年，T/CAS 515-2021《地下管线精细探测技术规程》将该方法列为PE管道专项探测标准方法[2]。

      本文从技术原理、信号处理、实测性能、操作策略和适用边界五个维度进行阐述。

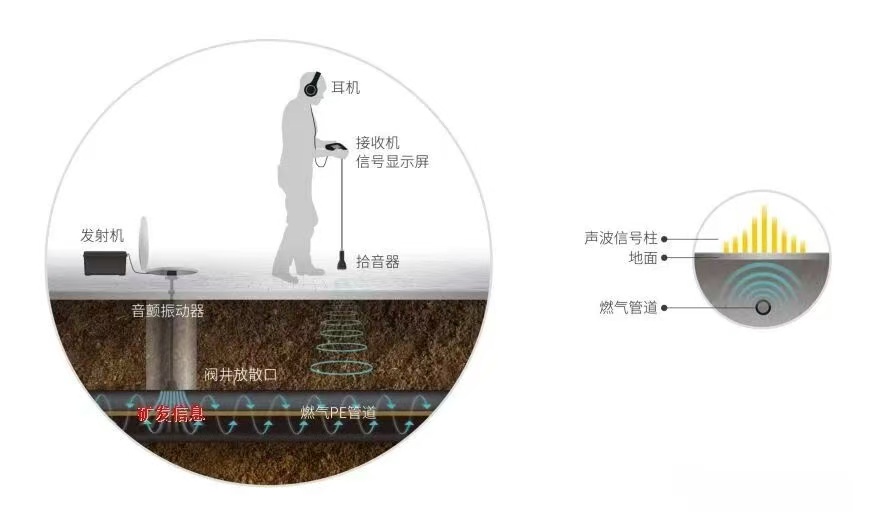

      主动声源探测法的完整链路由发射、传播、接收三个环节构成。设备连接关系见下图。

      声波发射。 发射端（音频振动器）通过快接头连接管道放散口或法兰接口，将电信号转化为机械振动经管壁耦合至管内气体。关键参数是频率：200~2000Hz经实测验证最为有效——频率过低易受城市环境噪声干扰，过高则管道弯头/变径处反射剧烈导致传播距离锐减。发射功率分10档可调，支持正弦波、方波和变频扫描三种模式。

      管内传播。 声波以管内气体为介质沿轴向传播，管壁的约束形成声波导结构。声波在气体中的衰减远低于土壤，这是3000m以上探测距离的物理基础。管壁微幅振动经周围土壤逐层衰减传导至地表。土壤覆盖层的非均匀性（碎石、空洞、回填差异等）是影响信号分布的主要因素，可能导致"最强点不在管道正上方"的信号漂移。

      地面接收。 拾音器内置压电传感器将微弱声振动转为电信号，接收机进行实时傅里叶变换生成频谱图。操作人员追踪频谱峰值位置逐点锁定管道走向。

      频谱自动识别、窄带滤波和多剖面验证是保证探测精度的三项核心技术。

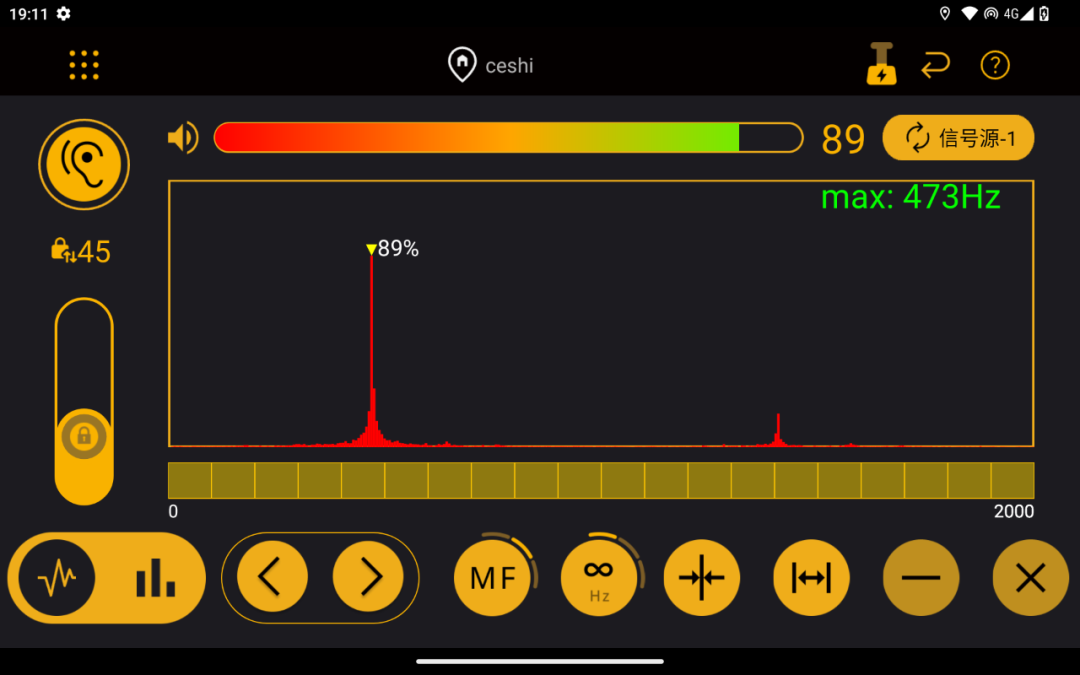

      频谱自动识别。 城市地下管线密集，声波会耦合进入邻近管道产生多个信号峰。频谱识别算法提取信号的频率、谐波结构等特征，与发射信号实时比对，自动滤除不匹配的干扰源，仅保留目标管道信号，降低了传统方法对操作人员经验的依赖。

      窄带滤波。 接收机采用窄带带通滤波，带宽可压缩至20Hz（发射频率±10Hz范围），将车辆振动、施工机械等环境噪声切除，信号清晰度大幅提升。

      统计定位原理。 由于地下介质的不均匀性，单次探测的信号最强点可能偏离管道正上方。大量实测数据表明，最强点的落点符合以管道正上方为中心的正态分布。

      以埋深1m为例，单次探测最强点落在±10cm区间的概率约68%，即有约1/3的概率偏离。做N次独立探测，只要一次命中即有效的概率公式为：P = 1 − (1 − p)^N。多次探测的准确率提升如下：

      操作时在垂直管道方向平行布置多条测线，将各剖面最强点连线并剔除非共线点，拟合直线即为管道水平位置。埋深≥2m时建议不少于5剖面。

      基于约6000公里探测工程积累的主要性能指标：

      硬质路面因介质密实，声波传导效率高；软质路面（黏土、砂土）衰减较强，深度一般不超过5m，可借助探钎打入1.6m缩短拾音器有效距离（仅限土质路面）。

      频率、功率、增益的联动调节是影响探测效果的关键操作。

      常见的操作误区是选定一个中频后全程不变——相当于将智能设备当成固定频率的简易探测器使用。正确策略是根据信号强度实时联动调节：近发射端（200m内）信号充足，可降功率、提频率以获得更好的空间分辨率；随着距离增加，逐步提高功率和增益，同时降低频率以利用低频穿透力延长探测距离。

     三个参数的调节优先级为：先调功率和增益，信号仍不足时再降频。因为降低频率虽然能延长距离，但会增大地表信号分布宽度，导致最强点识别困难，定位精度下降。

      大埋深与硬质路面叠加。 埋深超10m且上方为厚层混凝土时，地表信号可能衰减至检测下限。定向穿越管段中部因埋深过大（可达30m），探测难度极高，无法接收信号的段落须在成果资料中明确标注，不得推定。

      密集管网交叉干扰。 调压站周边等多管线并行节点，声波耦合进入邻近管道产生多信号峰，频谱识别可区分，但需增加剖面和验证时间。

      管内堵塞与特小管径。 阀门关闭、积水等截断声波路径，下游无法检测；管径小于DN32时管壁振动能量不足，探测距离大幅缩短。

     主动声源探测法以声波物理替代电磁感应，经约6000公里工程验证，已成为城镇燃气PE管道探测的成熟技术。多剖面探测法通过统计学效应驱动定位精度收敛，是保证精度的核心手段。在适用条件下，双向探测距离≥3000m，硬质路面深度5~8m（安静环境可达10m），经多剖面验证的定位精度误差控制在20cm以内。频率、功率、增益联动调节直接影响探测效果，须避免"一频探到底"的操作习惯。
