技术拓界｜武汉矿发邀请惯性陀螺仪厂商开展技术演示与交流

城市向下，安全向深。

随着城市更新持续推进，地下空间开发强度不断加大，越来越多的管道埋设深度超过常规探测手段的有效范围。大埋深管道"看不见、定不准"的问题，成为城市地下安全治理中一块难啃的硬骨头。

7月7日15:30，武汉矿发信息科技有限责任公司邀请惯性陀螺仪测量设备厂商技术代表到公司开展技术演示与交流。公司技术团队围绕惯性陀螺仪的测量原理、设备操作、数据解算和项目应用等环节进行了系统学习，并就该技术能否补充矿发在大埋深管道探测方面的能力进行了深入评估与讨论。

01为什么需要惯性陀螺仪？

在城市更新和管网改造中，大埋深管道越来越常见。这类管道埋设深、环境复杂，常规地面探测手段往往面临以下难题：

• 埋深过大，信号衰减严重：电磁波、声波等地面探测方法，在大埋深条件下信号衰减明显，难以稳定获取管道位置。

• 地表环境复杂，干扰多：城市道路、建筑、管线密集，地面探测容易受周边介质和邻近管线干扰。

• 施工破坏风险高：如果管道位置不清，第三方施工、管网改造、基坑开挖等环节极易误伤管道，引发安全事故。

惯性陀螺仪测量技术的价值，正在于它不依赖地面信号，而是直接进入管道内部进行自主定位测量。这为大埋深、复杂环境下的管道探测提供了可靠的技术补充。

02惯性陀螺仪技术原理

本次学习活动的演示设备为 DT-GXY-300C 型大埋深管道惯性陀螺仪测量系统。

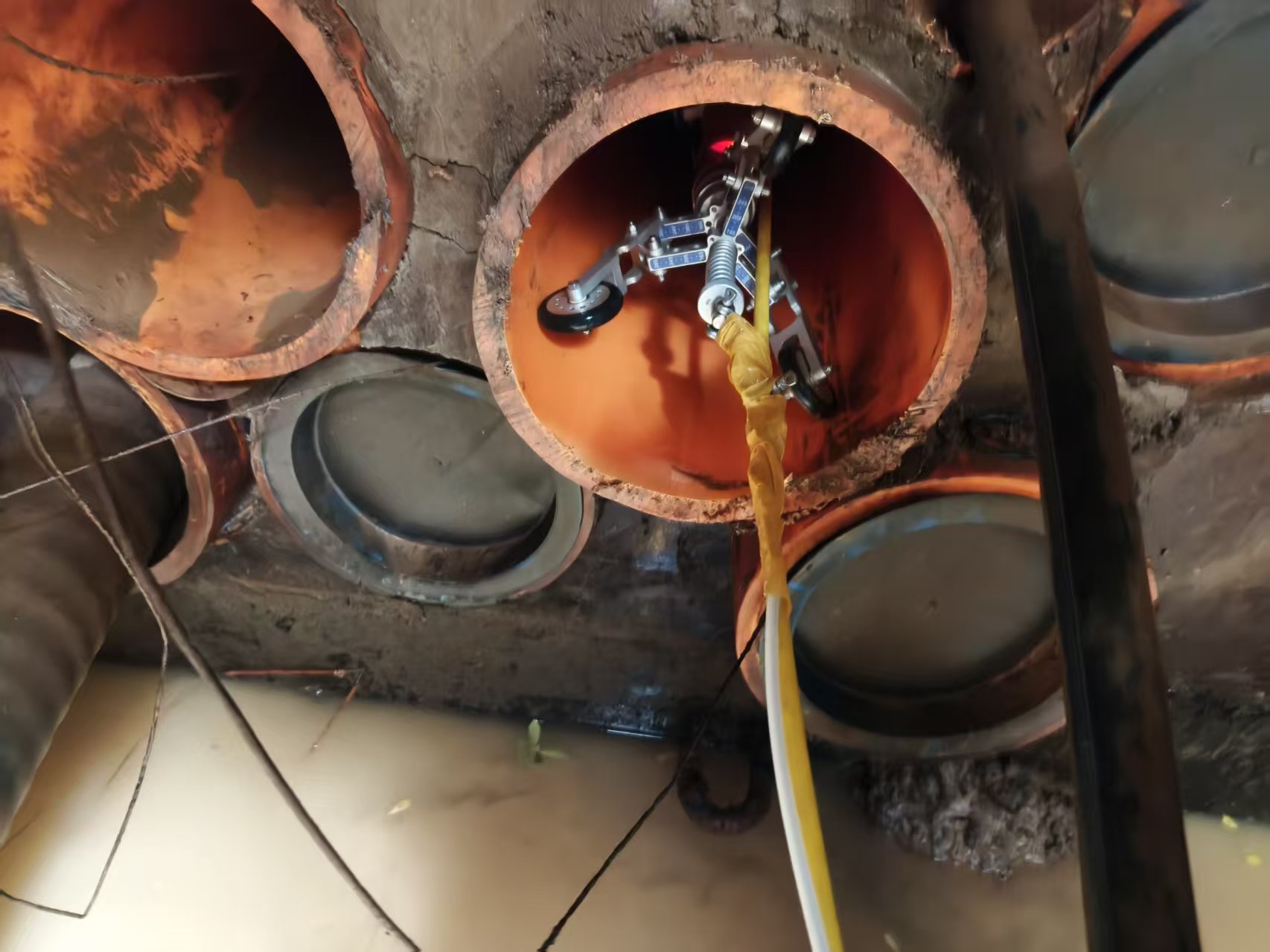

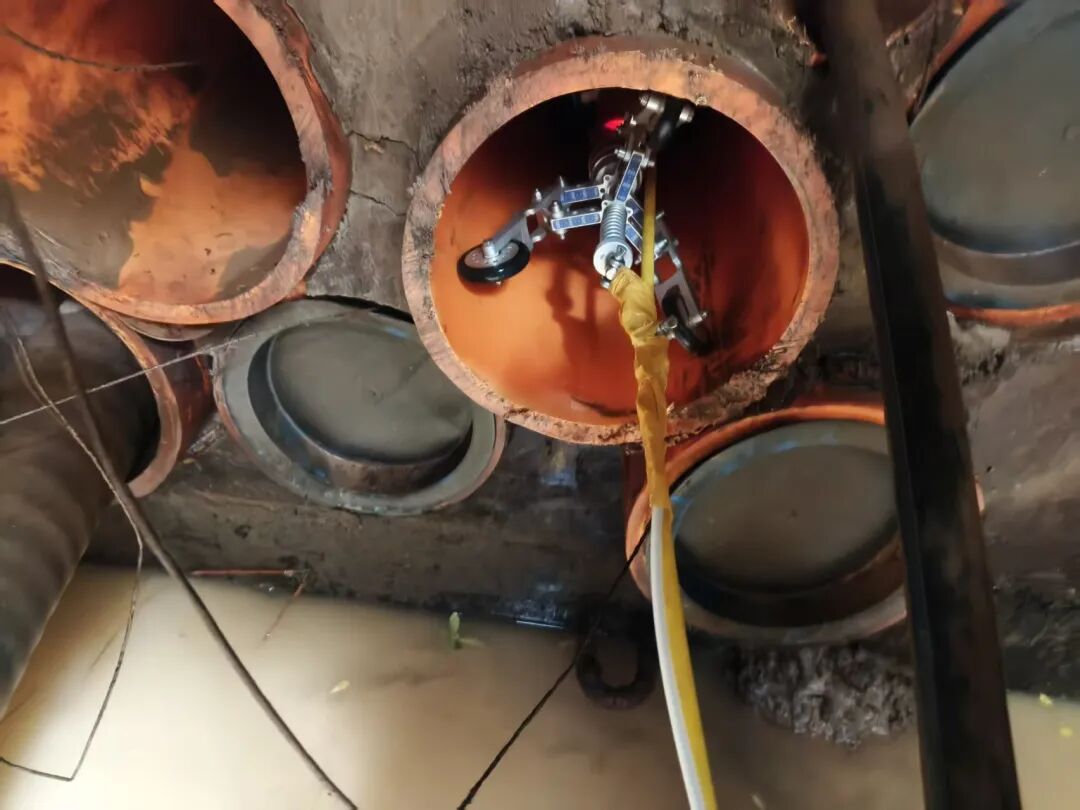

其工作原理可概括为：将集成了陀螺仪、加速度计等传感器的测量设备，通过牵引方式从管道一端送入管内。设备在管道内部沿轴向行进时，实时测量自身的姿态、角速度和加速度变化，并通过内置算法推算出设备在管道中的三维运动轨迹。结合管道起点和终端的已知坐标，最终解算出整条管道的平面位置、埋深、坡度等关键数据。

该设备还支持在测量模块上方加装摄像头，在完成轨迹测量的同时，同步采集管道内部影像，便于直观查看管内状况。设备整体具备防水设计，可适应潮湿、积水等恶劣管内环境。

与传统的地面探测方式相比，惯性陀螺仪测量具有以下特点：

技术说明：惯性陀螺仪测量需要在管道可进入、可牵引的条件下使用，且测量精度受管道内壁状况、牵引速度、设备校准等因素影响。

03厂商技术演示与团队交流

本次学习活动分为技术讲解、设备演示、软件操作、问答交流四个环节，由设备厂商技术代表主讲，矿发技术团队全程参与学习与提问。

3.1 技术原理与设备构成

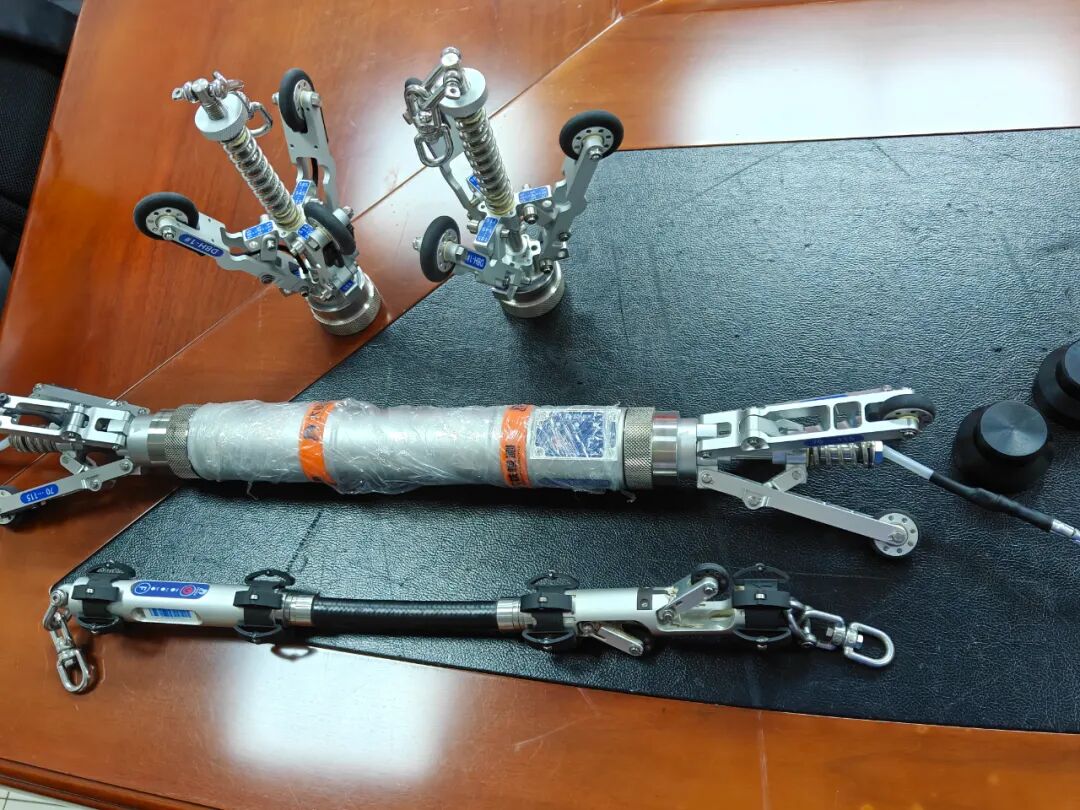

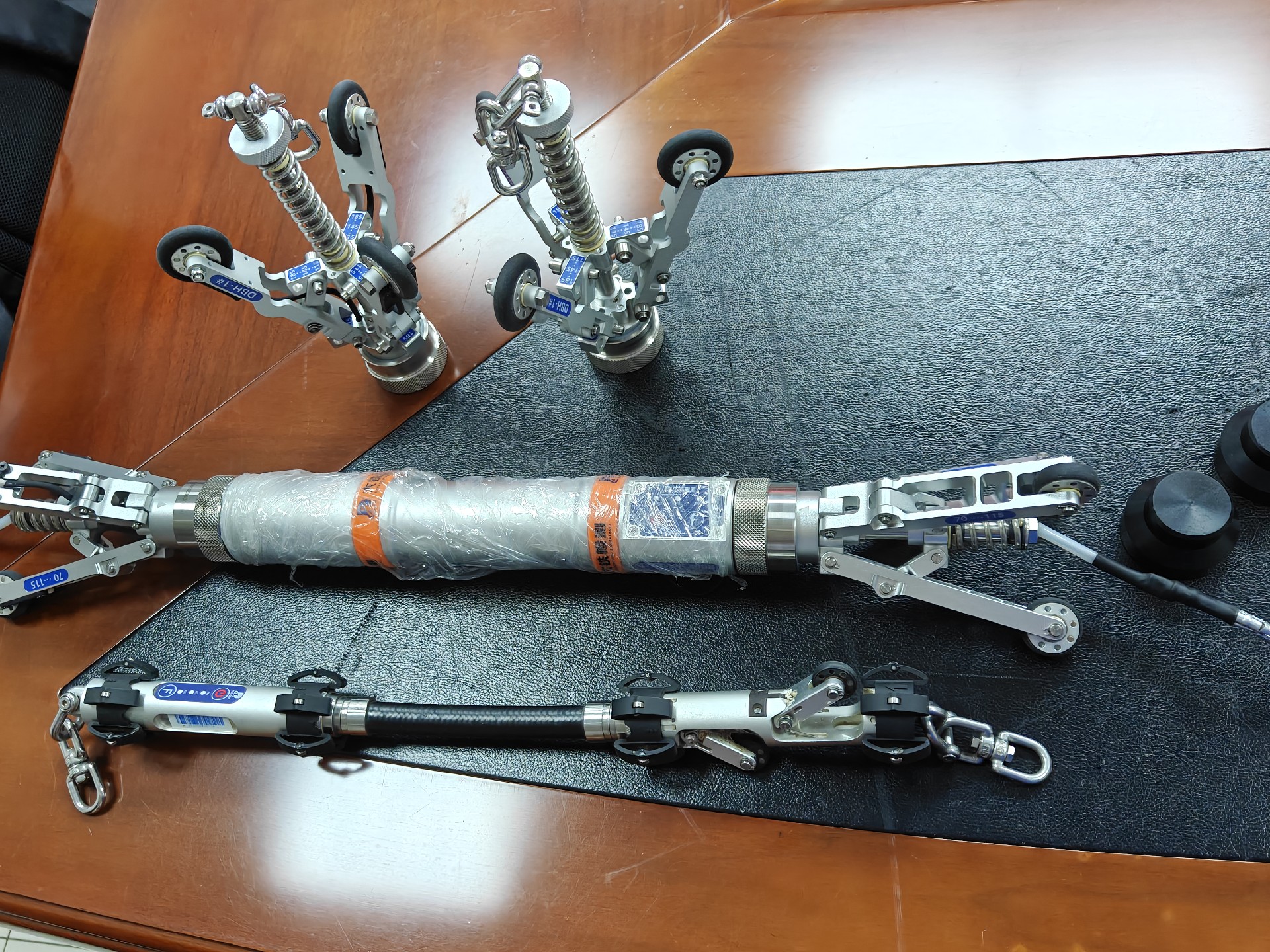

厂商技术代表围绕惯性测量单元（IMU）、陀螺仪漂移补偿、加速度积分推算、轨迹解算等核心概念进行了讲解，并对 DT-GXY-300C 设备的机械结构、行走轮组、牵引接口、密封保护等部分进行了拆解说明。

DT-GXY-300C 主要性能参数：

注：以上参数为厂商演示时提供，实际作业表现以设备技术手册和现场工况为准。

厂商同时介绍，该设备通过更换不同尺寸的里程支架，可适应 32mm-600mm 管径范围的管道测量。配套电动卷扬机提供 350m / 650m / 1000m 三种量程可选，可根据工程需要定制。

整套测量系统还配备了辅助测量设备（GNSS 测量仪、全站仪）和辅助穿线工具（穿线器、鼓风机、空压机等），形成完整的现场作业方案。

矿发技术人员结合自身在声波探测领域的经验，对比理解惯性测量与声波探测的适用场景差异。

3.2 测量精度与作业要求

厂商代表介绍了惯性陀螺仪测量系统在经过严格校准和多次往返测量后，可在适用条件下达到的定位精度指标，并详细说明了实际作业中的操作规范：

• 多次往返测量：建议每条管道往返测量3次，获取6条有效轨迹进行成果拟合。

• 静置初始化：测量起始点和终止点各需进行90秒静止初始化，以稳定惯性传感器基准。

• 匀速牵引：测量过程中尽量保持匀速牵引，避免设备在管内晃动或卡顿。

• 起终点坐标控制：管道两端需提供可靠的控制点坐标，作为轨迹解算的起算依据。

具体精度指标以设备技术手册和实际工况为准。

3.3 软件解算与成果输出

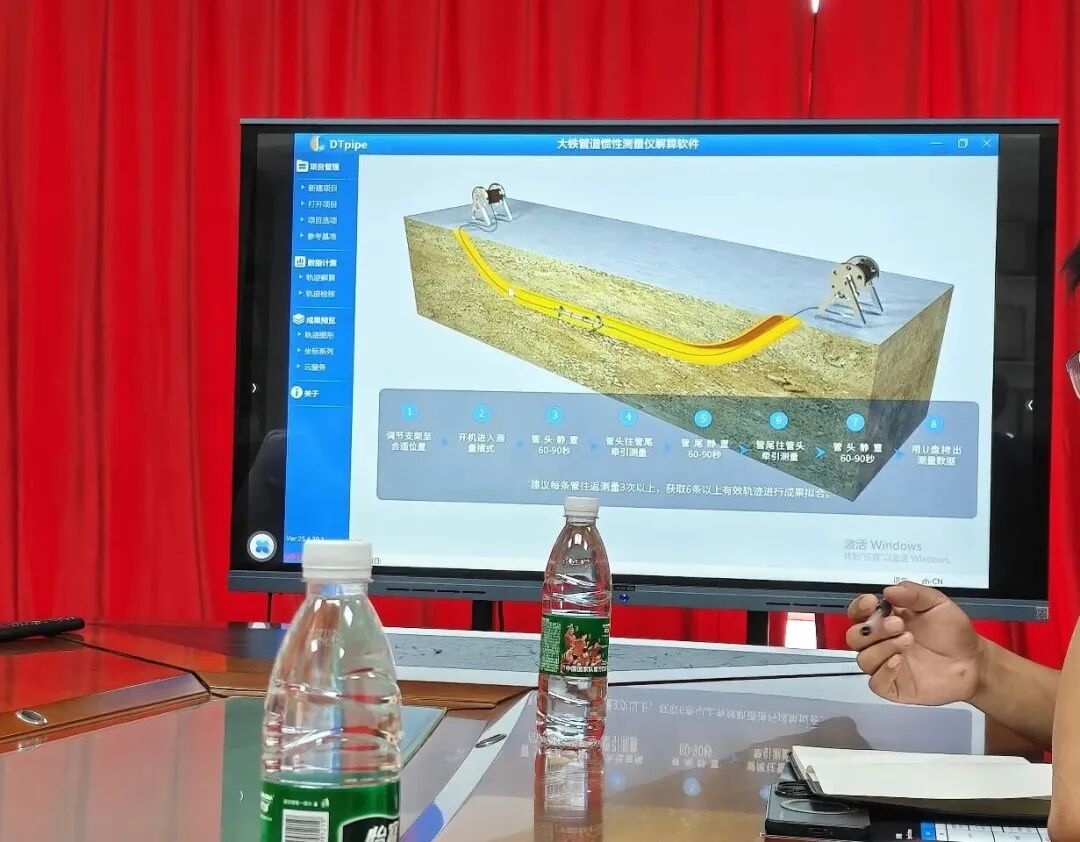

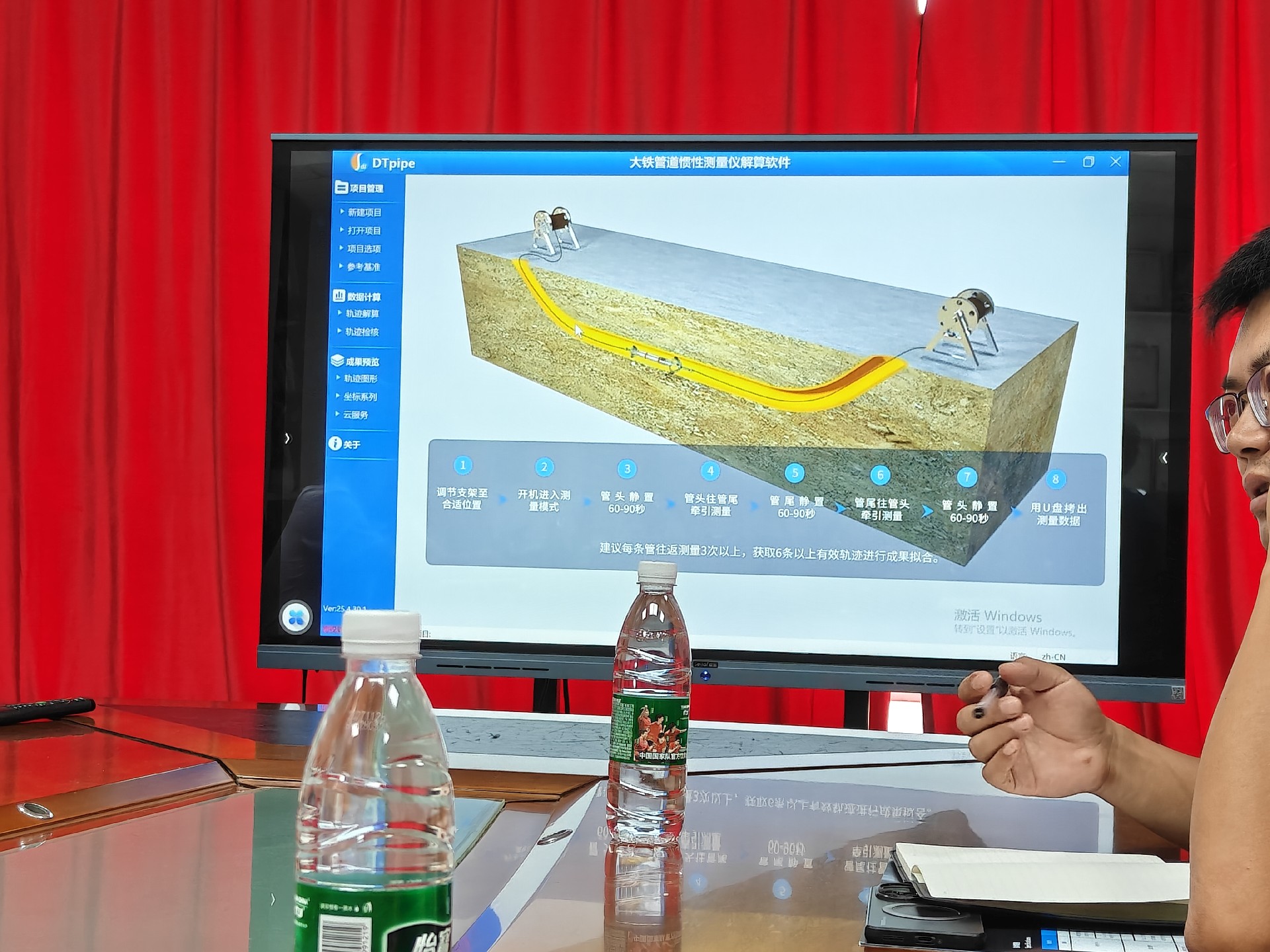

厂商代表现场演示了"大埋深管道惯性测量仪解算软件"（DTpipe）的操作流程：

STEP 1

新建项目并导入起终点坐标

STEP 2

加载测量数据，进行轨迹粗差剔除和修复

STEP 3

多轨迹成果拟合，生成管道三维轨迹

STEP 4

输出管道位置、埋深、坡度等成果图表

3.4 问答交流：矿发技术团队提问

讲解结束后，矿发技术团队结合自身在燃气管道检测中的实际需求，向厂商代表提出了一系列问题——涵盖设备在 PE 管道中的适用性、与声波探测的互补关系、现场作业的配合条件、数据精度在不同管径和埋深下的表现等。厂商代表逐一解答，双方就技术衔接和合作可能性进行了坦诚交流。

04厂商项目案例分享

学习活动后半程，厂商技术代表结合已开展的惯性陀螺仪测量项目，分享了实际作业中的经验和体会。案例涉及大埋深排水管道、电力隧道、综合管廊等场景，重点介绍了以下内容：

• 项目背景：管道埋深、管径、地表环境等基本信息；

• 技术方案：为什么选择惯性陀螺仪测量，如何与地面探测手段配合；

• 作业过程：设备下井、牵引、数据采集、质量控制的关键节点；

• 成果应用：测量成果如何服务于管网改造、安全评估、施工交底等后续工作。

矿发技术团队对案例中涉及的大埋深金属管道、综合管廊等场景表现出浓厚兴趣——这些正是目前声波探测面临挑战的典型场景，惯性陀螺仪或许能成为有效的技术补充。

END

从地面到地下，从浅埋到大埋深，城市管网安全的每一次升级，都离不开探测技术的持续进步。

武汉矿发将以此次技术考察为契机，继续深入评估惯性陀螺仪测量技术在矿发业务场景中的适用性，把真正有价值的技术转化为实实在在的服务能力，为城市地下管道安全保驾护航。
